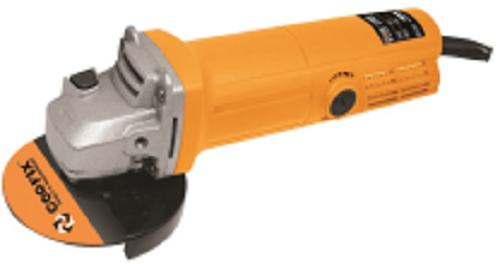

GRINDER ANGLE
1. Egwyddor gwaith
Grinder ongl trydan yw'r defnydd o olwyn malu adrannau tenau sy'n cylchdroi cyflymder uchel ac olwyn malu rwber, olwyn dur a chydrannau metel eraill ar gyfer malu, torri, tynnu rhwd, malu. Mae'r grinder ongl yn addas ar gyfer torri, malu a malu metel a cherrig. Rhaid defnyddio platiau canllaw wrth dorri cerrig. Ar gyfer modelau sy'n meddu ar reolaethau electronig, gall gweithrediadau malu a chwistrellu hefyd gael eu perfformio os caiff ategolion priodol eu gosod ar beiriannau o'r fath.
2 . gweithdrefnau gweithredu
Mae grinder Angle yn fath o offeryn sgraffiniol ar gyfer torri a malu FRP. Mae'r grinder ongl amlbwrpas cludadwy yn addas ar gyfer byrri a malu. Mae'r dulliau gweithredu canlynol, er enghraifft, brand a model penodol y felin gornel yn wahanol, edrychwch ar y cyfarwyddiadau cyn gweithredu. Rheoleiddio diogelwch ar gyfer
1. felin gornel
Rhybudd! Wrth ddefnyddio ongl malu, er mwyn osgoi tân, sioc drydanol, anaf a difrod mecanyddol a damweiniau eraill, rhaid i chi gadw llygad ar y rheoliadau diogelwch canlynol yn llym!
1.1 Rhaid i'r soced pŵer a ddefnyddir yn y felin ongl gyfateb i blygu pwer y felin ongl, a rhaid gosod yr amddiffynwr gollyngiadau ar ochr y cyflenwad pŵer (tynnu disg).
1.2 Ni ddylid ei ddefnyddio mewn gweithleoedd gwlyb, llawen a meinciau gwaith, nid mewn mannau lle mae nwyon inflamadwy a ffrwydrol, hylifau a mannau eraill i ddefnyddio malu ongl.
1.3 Wrth ddefnyddio, dylid gwirio'r felin yn ofalus. Os canfyddir un o'r amodau canlynol, dylid atal y felin ar unwaith a'i addasu neu ei drwsio neu ei ddisodli yn y warws.
(1) mae corff y felin onglog wedi'i niweidio.
(2) mae craciau neu doriadau yn yr olwyn malu.
(3) mae malu onglog yn annormal neu'n dirgryniad, mae swing yn rhy fawr.
(4) pan wisgir diamedr allanol yr olwyn malu i lai na 2/3.
(5) pan fydd y brwsh carbon yn cael ei wisgo'n rhy fawr ac mae'r cylchdro yn ansefydlog.
1.4 yn ystod y llawdriniaeth, dylid gwisgo'r dillad gwaith, helmed diogelwch a masg amddiffynnol (sbectol) yn ôl y manylebau. Peidiwch â gwisgo dillad llaeth rhydd, llawys gwaith. Ni ddylech ymestyn eich llaw dros y corneli cylchdroi i falu a sgleinio a thorri offer. Ac mae'n rhaid bod digon o oleuadau.
1.5 Mae gwaredu neu dorri heb dorri darian olwyn wedi'i wahardd yn llym, ac mae gwaredu â llafnau torri wedi'i wahardd yn llym.
1.6 mae angen defnyddio olwyn malu gyda'r un cyflymder effeithiol a chyflymder uchaf y grinder ongl.
1.7 Pan na fydd y plwg wedi'i dadfuddio'n anfwriadol, dylid newid y newid i'r sefyllfa "i ffwrdd" ar unwaith a dylid torri'r cyflenwad pŵer i ffwrdd.
2. dull gweithredu cywir
Rhybudd! Cyn addasu neu ailosod ategolion a rhannau sbâr, rhaid torri'r cyflenwad pŵer ar gyfer y malu ongl.
2.1 defnyddio'r foltedd penodedig. Nid yw'r foltedd cyflenwad yn fwy na foltedd enwebol y platell enwau grinder ongl 10%.
2.2 gwirio cyn ei ddefnyddio. Gwiriwch y gwarchodwr corff, gwifren a gollwng yn gyntaf. Gwnewch y felin ongl yn segur am funud arall, gwiriwch a yw ehangder dirgryniad y felin ongl yn rhy fawr, p'un a yw'r rhan gylchdro yn hyblyg, p'un a oes unrhyw sŵn annormal, p'un ai yw'r sbardun gwrthdroi yn normal, p'un ai yw'r olwyn (taflen) Mae ganddo graciau, ac ati.
2.3 gweithdy sefydlog. Rhaid gosod y gweithle yn gadarn neu ei sgleinio'n gadarn.
2.4 cadw'r ystum cywir. Yn ystod y llawdriniaeth, mae'r ddwy law yn dal y ffiwslawdd yn dynn, gan ganolbwyntio arno, cadw'r ystum yn iawn, cadw'r cydbwysedd, a pheidiwch â gwthio neu ei falu'n galed. Wrth malu, dylai'r olwyn malu a'r wyneb gweithle gynnal ongl 15 - 40 gradd. Wrth dorri, rhaid i'r llafn dorri fod yn fertigol i'r gweithle, ac ni ddylech ei ysgwyd, cyfeiriad yr ymgyrch i chwalu'r ongl a'r peiriant sy'n rhedeg i'r cyfeiriad arall.
2.5 llwytho a dadlwytho cywirion olwynion yn gywir. Pan fydd diamedr allanol yr olwyn malu (darn) yn llai na 2/3, rhaid disodli'r olwyn malu. Wrth newid, tynnwch y newid i'r sefyllfa "i ffwrdd" a dadlwythwch y plwg. Wrth osod, rhaid dewis yr olwyn (taflen) malu i fodloni'r gofynion, a rhaid tynhau'r cnau cloi. Ar ôl cadarnhau bod pin gloi'r melin onglog wedi'i ryddhau, gellir gwneud y malu nes bod popeth yn normal.
2.6 atgyweirio a sgleinio gwreiddyn y weldio, byddwch yn arbennig o ofalus bod yr olwynion yn cael eu jamio a'u brifo. Wrth ei malu, dylid ei falu'n gyfartal i'r gwreiddyn ar hyd llethr yr egwyl ar ddwy ochr y weld. Cyn i'r gwreiddiau weldio gael ei gwisgo drosto, rhaid bod digon o le yn y groove ar gyfer yr olwyn malu (taflen) i redeg a rhedeg.
2.7 Pan fyddwch yn malu gwrthrychau mawr, mae'n well defnyddio malu asgwrn pŵer uchel (fel malu ongl 125, 150).
3. cynnal a chadw arferol ac arolygu
Rhybudd! Cyn arolygu a chynnal a chadw'r felin groeslin, rhaid torri ffynnon pŵer y malu onglog.
3.1 cadw'r felin gornel yn lân ac yn lân.
3.2 Edrychwch bob amser ar y llinyn pŵer, y plwg, mae'r switsh yn dda; Mae gafael brwsh carbon yn rhydd, y tu hwnt i'r terfyn ac yn y blaen. Os oes unrhyw fai neu ddifrod, ewch i'r warws i'w atgyweirio neu ei ailosod.
3.3 Dylid cynnal y felin gornel mewn amser ar ôl ei ddefnyddio, fel gwisgo'r cragen plastig gyda brethyn meddal, heb ddefnyddio toddyddion, fel gasoline, alcohol, ac ati.
3.4 peidiwch â chyffwrdd â'r ffynhonnell wres a saim gyda'r llinyn pŵer. Atal llinellau pŵer rhag eu crafu a'u torri.
Trafodwch y 3.5 corneli yn ofalus. Pan na chaiff ei ddefnyddio, dylid ei ddychwelyd i'r warws mewn pryd neu mewn amgylchedd nwy sych, glân ac anymwthiol.
3 modelau cyffredin
Rhennir modelau cyffredin o felinau ongl yn 100 mm (4 modfedd), 125 mm (5 modfedd), 150 mm (6 modfedd), 180 mm (7 modfedd) a 230 mm (9 modfedd) yn ôl manylebau ategolion a ddefnyddir. Mae melinau ongl bach eu defnyddio'n gyffredin yn Ewrop ac America yn 115 mm.
Mae melinau Angle wedi'u dosbarthu fel melinau ongl compact a mawr, compact: uwch-olau, gyda neu heb gyfluniad diogelwch - i gwrdd â gofynion amrywiol y felin groeslin; melinau ongl mawr: pwerus, sy'n addas ar gyfer gweithrediadau malu a thorri anodd.
Yn ôl y diamedrau gwahanol a chwmpas cais y felin, rhannir y modelau math melin ongl compact yn: WSB10-115T, WSG10-115, WSG10-125S, WSB14-125T, WSG14-125, WSG14-125S, WSG14-70E, WSS14-125, MSFV649-1, WSG14-150.
Yn ôl cwmpas diamedr a chymhwysedd y disg malu, rhannir y modelau cryno o felin ongl i WSG20-180, WSG25-180, WSB20-180, WSB25-180x, WSG20-230, WSB20-230, WSG25-230, WSB25 -30x.
4 . cynnal a chadw
Defnyddir felin ongl bychan yn aml yn ein harfau trydanol bob dydd, ond fel arfer, esgeuluso cynnal a chadw'r felin ongl, felly yn yr atgoffa hon y mae angen inni ei gynnal wrth ddefnyddio'r broses.
4. 1, gwirio cysylltiad y llinyn pŵer yn rheolaidd, p'un a yw'r plwg yn rhydd neu beidio, ac a yw'r switsh yn hyblyg ac yn ddibynadwy.
4. 2. Gwiriwch a yw'r brwsh yn cael ei wisgo'n rhy fyr, i gymryd lle'r brwsh mewn pryd, er mwyn atal y brwsh rhag cysylltu â ni'n ddrwg a ffurfio chwistrellu neu losgi llosgi.
4. 3. Gwiriwch fagl a allfa'r offeryn i beidio â chael ei atal, a thynnu olew a llwch oddi wrth unrhyw ran o'r offeryn.
4. 4, dylid ychwanegu saim mewn pryd.
4. 5, methiant arfau, wedi'i anfon at y gwneuthurwr neu'r adran gynnal a chadw dynodedig i'w atgyweirio. Os yw'r offeryn wedi'i ddifrodi oherwydd defnydd anarferol neu atgyweirio camgymeriad, nid yw'r gwneuthurwr yn gyffredinol yn caniatáu atgyweirio neu amnewid am ddim.
4. 6. Gwiriwch farcio grinder ongl. Mae melinau ansefydlog yn cynnwys: marcwyr heb eu marcio, annarllenadwy, na ellir eu gwirio, boed yn ddiffygiol ai peidio.
4. 7, edrychwch ar anfanteision malu onglog. Mae dau ddull arolygu: arolygiad gweledol, arsylwi uniongyrchol ar arwyneb y felin gornel gyda'r craciau llygad a materion eraill; archwiliad cnoi, sef yr arolygiad o brif fewn y felin gornel, y dull yw defnyddio melin ongl tapio mallet. Os nad yw marin y gornel yn broblem, dylai fod yn sain crisp, os yw synau eraill yn nodi problemau.
4. 8. Edrychwch ar gryfder cylchdroi'r grinder ongl. Mae'r un math o'r un swp o felin onglog yn defnyddio siec cryfder cylchdro, heb brofi na ellir byth osod a defnyddio melin ongl.
brwsh
Gellir defnyddio brwsys ar gyfer moduron cyfnewid DC neu AC, megis offer trydanol pwrpas cyffredinol, megis driliau llaw a melinyddion. Fe'i defnyddir gyda'r cyfnewidydd i gyrraedd y cyfnewidiad modur cyfredol, [2] yw'r cysylltiad llithro presennol y modur (ac eithrio modur cawell gwiwerod). Yn DC modur, mae hefyd yn ymgymryd â'r dasg o gyfnewid (cywiro) y grym electromotig arall sy'n cael ei achosi gan orffen ymylol. Mae ymarfer wedi profi bod dibynadwyedd y modur yn dibynnu'n helaeth ar berfformiad y brwsh.
Atgyweirio gollyngiadau
Mae'r diffygion cyffredin o felin ongl yn gollwng statwr, gollyngiadau rotor, gollyngiad yn y sylfaen brwsh (melin gornel cregyn metel) a difrod i'r arweinydd mewnol.
1) dileu'r brwsh i benderfynu a yw'r ystor, deiliad brwsh ac arweinydd mewnol yn creepage.
2) datgysylltu'r llinell gysylltiad rhwng yr ystor a'r deiliad brwsh i benderfynu a oes gan y deiliad brwsh gollyngiad.
3) yn annibynnol yn mesur a oes gan y rotor gollyngiad trydan.
Gellir disodli gollyngiadau rotor a deiliad brwsh yn unig, gellir ailgyfeirio statwr neu ei ddisodli.
Yn gyntaf oll, agorir gorchudd gwifrau'r arolygiad yn cael ei niweidio, gellir canfod yr achos gyda multimedr, ac yna tynnwch y rotor i fesur, gallwch ganfod gollyngiadau rotor neu gollyngiadau statwr, dim ond gollwng statwr y gellir ei gollwng, pe bai powdr brws carbon ac amhureddau eraill yn cronni gormod a gollwng, glanhau ac yna mesur. Neu mae gollyngiad yn yr inswleiddiad gwyntu stator yn dda, i weld a ellir ond ail-gylchdroi'r cragen sy'n troi neu'n llaith, os nad ydyw.
Nodweddir dau fai melin Angle a dulliau datrys problemau, melin ongl gyda modur cyfres, dau brws carbon, ac mae gan y rotor gyfnewidydd.
Y rhannau mwyaf cyffredin o'r modur hwn yw cyfansoddwyr a phennau troellog rotor.
Os yw'r cyfnewidydd yn llosgi, nid yw'r pwysedd carbon brwsh yn ddigon. Pan fydd y modur yn gweithio, os yw'r presennol yn parhau i fod yn fawr iawn, mae'r brws yn gwisgo'n gyflym iawn, mae'r amser yn hir, mae'r brws yn dod yn fyr, mae'r pwysedd yn dod yn fach, mae'r gwrthiant cyswllt yn fawr iawn, ar yr adeg hon mae'r gwres arwynebol y cyfnewidydd yn ddifrifol iawn.
Os bydd y gwynt yn cael ei losgi, mae'n dangos bod pwysedd y felin gornel ar y gweithle yn uchel iawn, mae'r ffrithiant yn fawr iawn, mae'r modur mewn gorlifo'n rhy hir. Mae'n oherwydd bod y presennol yn rhy fawr.
Dull dileu
Nid yw A - yn gweithio ar ôl derbyn trydan.
1 mae'r pŵer wedi'i dorri.
Pŵer atgyweirio
2 ar y cyd rhydd
Gwiriwch bob uniad.
Nid yw 3 cyswllt yn dda na dim gweithredu.
Atgyweirio neu newid switsh
4 nid yw'r brwsh mewn cysylltiad ag arwyneb y cyfnewidydd.
Amnewid brws carbon
B-- yn swnllyd ac nid yw'n cylchdroi ar ôl derbyn trydan.
Trowch yn araf iawn
1 llosgi allan o gysylltiadau newid
Atgyweirio neu newid switsh
2 rhan fecanyddol wedi'u jamio.
Gwiriwch rannau mecanyddol
Ffoniwch y tân neu fwy ar y cominydd C--
chwistrell
1 cylched byr armature
Atgyweiriad trwsio
Nid yw 2 gyswllt rhwng brwsh a chyfnewidydd yn dda.
Amnewid brws carbon
Nid yw 3 arwyneb y cyfnewidydd yn lân.
Tynnwch y malurion i wneud arwyneb y cyfnewidydd yn lân ac yn llyfn.
D-- yn gweithio'n araf ac yn wahanol.
1 difrodi malu
Ailosod y felin
2 mae'r bar dur yn cwrdd â'r bar dur.
Pwynt gweithredu ail ddewis
5 . defnyddiwch
Mae yna lawer o ddefnyddiau, megis seiri, bricwyr a weldwyr.
Mae gosod llafn a welir yn waith coed yn esgyrn trydanol â gwaith llaw pren dexterous, gall gwaith coed syml ymdopi â hi, mae llawer o feistrwyr gosod llawr yn ei ddefnyddio.
Mae gosod peiriant torri'r olwyn yn beiriant torri olwyn fechan â llaw, gall dorri a malu rhannau metel bach, prosesu metel fel ffenestri gwrth-ladrad dur di-staen, mae cynhyrchu blychau golau yn anhepgor.
Gall y mwyaf amhosibl ohono neu wneud prosesu a gosod cerrig, osod cyfres o dorri marmor, gorchuddio, olwyn gwlân, torri, malu, gwasgu popeth yn dibynnu arno.
6 . pwyntiau i'w sylw
Defnyddir y dyluniad ongl grinder ar gyfer gwaredu, torri a thorri swyddogaethau nid bwriad gwreiddiol y dylunydd. Felly, dewiswch llafnau o ansawdd uchel gyda mwy na 40 o ddannedd, a chadw eich dwylo ar waith. Gan fod hyn yn rhy beryglus. Oherwydd cyflymder cylchdro uchel y felin gornel, wrth ddefnyddio llafn y gwair, ni ellir gorfodi'r wasg torri i wasgu, ni all dorri mwy na 20mm o ddeunyddiau caled trwchus, fel arall, unwaith y byddant yn cael eu plygu, yn achosi llafnau, torri llafnau sblash, neu os nad yw'r peiriant yn rheoli, difrod ysgafn i nwyddau, anaf difrifol!
